釋汞吸氣劑

特征和用途

釋汞吸氣劑主要用于需要充汞的器件，除了能夠精確釋放所需的汞量以外還能吸收器件中的有害氣體。采用釋汞吸氣劑還能消除傳統液態注汞方式所伴隨地汞污染。我廠釋汞吸氣劑有兩大系列：管狀系列、帶狀系列和低溫CCFL用釋汞劑系列。管狀系列的特點是體積小，牢固度好，主要應用于背景光源。帶狀系列能按照所需汞量自行裁剪釋汞吸氣帶的長度，主要用于各型熒光燈。帶狀系列除了能成捆供應以外，還能按照用戶尺寸要求提供圓環型。低溫CCFL用釋汞劑吸氣劑是鉍、鉛、錫等低熔點金屬與汞形成的合金。該吸氣劑特點為釋汞溫度低，汞蒸氣壓低，可避免汞污染。主要應用于緊湊型熒光燈、霓虹燈等各種需充汞的器件中。

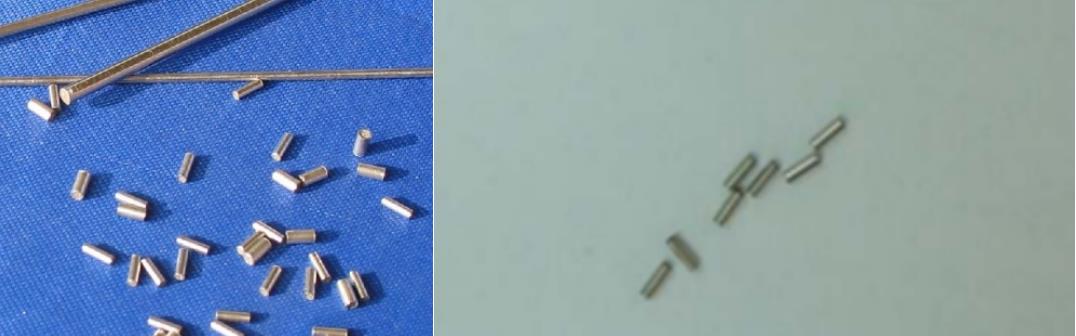

基本特性和一般數據 帶狀吸氣劑特性參數表格 型號 種類 額定釋汞量 額定鋯鋁含量 對應SAES公司型號 H6J8Q 圖1 3 mg/cm - - HZ6J8Q 3 mg/cm 10 mg/cm St101-505/CTL/ni/6.3-3 管狀吸氣劑特性參數表格 型號 種類 額定釋汞量(mg) 額定鋯鋁含量(mg) 尺寸（mm） HZ4G2X 圖2 2 1.5 φ1.0×4 HZ4G4X 4 2.5 φ1.5×4 HZ6G6X 6 4.0 φ1.5×6 低溫CCFL用釋汞劑吸氣劑特性參數表格 型號 額定釋汞量(mg) T(℃) ΔT(℃) P。(Pa) 備注 HBPS-1-X 5.67% 64 52-120 0.03   HBPS-2-X 10.71% 64 52-102 0.03   HBI-1-X 5.67% 81 38-100 0.09 可直接替代液汞使用需與輔助汞劑一起使用 HBI-2-X 10.71% 81 38-85 0.09   P。－Hg蒸氣壓 T－最低工作溫度 ΔT－光通量在最佳值90％范圍內的溫度。 圖1 帶狀 圖2 管狀 圖3 圓環形釋汞吸氣劑帶 推薦激活條件     管狀、帶狀系列須用高頻感應線圈、激光或者其他方法加熱激活以釋放出其中的汞，推薦激活條件為875±25℃，30s。如激活溫度達不到875℃，須適當延長激活時間以使其中所含的汞能完全釋放出來。在使用低溫CCFL用釋汞劑產品時，在老煉之前必須對低溫CCFL用釋汞劑進行激活，以釋放出其中的汞，推薦激活條件為：100℃×5min。 注意事項     管狀、帶狀系列在真空中500℃左右開始釋汞，因此器件在烘烤排氣的過程中應避免過高的烘烤溫度而使汞流失。     低溫CCFL用釋汞劑產品開封后應及時使用，未用完的產品須保存在惰性氣體中，以防表面氧化和污染。排氣時應將盛有CCFL用釋汞劑的叉管溫度控制在40℃以下，避免CCFL用釋汞劑結塊、影響CCFL用釋汞劑流動性和汞的過早釋放流失。要保證老練時的烘烤溫度和時間，以獲得足夠而穩定的釋汞量。     封裝好的吸氣劑必須存放在干燥清潔的環境中，且其相對濕度應低于75％，溫度低于35℃，無有害的腐蝕性氣體。產品開封后，宜及時使用，一般暴露在大氣中不應超過24h，否則必須儲存于干燥器中。
